ヘリカル・特殊スプライン

特殊スプラインの図面

  • ヘリカルスプライン
    M0.75 20° 18Z
    M1.5 30° 11Z
    M1.5 30° 13Z
    M1.5 30° 16Z
    M1.5 30° 21Z
    M1.5 30° 25Z
    M1.5 30° 26Z
    M1.5 30° 43Z
    M1.5 30° 10Z HA35°
    M1.5 30° 11Z HA35°
    M1.5 30° 14Z HA35°
    M1.5 30° 19Z HA35°

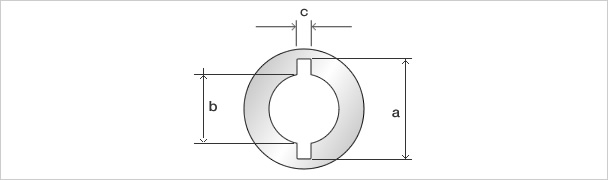

  • 特殊スプライン
    a b c 溝数
    6 5.5 4 2
    10.4 8 3 4
    12.6 9 6 2
    16.3 14 7 4
    18 14 7 4
    19 15 7 4
    24 15 1 2
    25 22.5 8 2
    25.4 26.7 8 4
    27 24.5 8 2
その他
一面取り ø12 11
ø15 13.5
ø20 19
八角形 18 ø19.5
三角形 13.67
三本溝スプライン 45.02 42 5 3

1個からでもOK!ご相談・ご質問などお気軽にお問い合わせください。

電話番号044-751-6577。電話受付時間は平日8:30から20:00まで(土曜は9:00から17:00まで/日祝祭日定休)
