四角穴／六角穴／二面取り

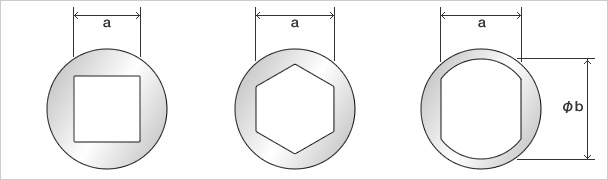

四角穴、六角穴、二面取りの図面

四角
a
5
6
6（R付）
6.05
6.35
6.5（-0.03）
7
7.3
7.75
8
8.05
8.5
8×6
9
9.55
9.7
10
11.1
11.6（ø13）
11.5
12
12.7
13
14
14.2
14.27
14.5
16
16（ø20）
17
18
19
20
21.5
22（ø26）
22（ø29.5）
23
24
25
25（ø33.35）
25.3
25.4
28
29.5
29.8
30
34
36

六角ブローチ
a
7
8
8.2
10
10.3
12
13
14
14（ø15.6）
14.2
16
17
19
21
22
24
25.5
25.6（R付き）
26
27
36
41.5（R付き）
43
54.5（R付き）

二面取り
a	b
5	8.0
5.5	7.0
6.1	8.1
6.4	8.0
7	10.0
8	10.0
9	12.0
12	18.0
13	17.0
16	20.0
18	22.0
18	22.3
22	26
25	30.0
25	33.35
25.3	28.0
27	46.0
30	34.0
30	38.0
42.55	48.14
46.87	53.22

1個からでもOK！ご相談・ご質問などお気軽にお問い合わせください。
