角形スプライン

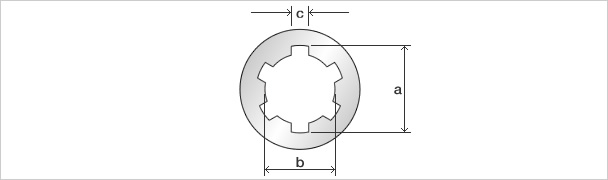

角形スプラインの図面

a	b	c	溝数
7	6.2	1.9	8
14	11	3	6
14	12	3.5	6
16	13	3.5	6
17	14	3.3	6
17	14	3.5	6
17	14	4	6
18	15.5	4.5	6
18.8	16	5	6
19	15	4	6
19	15	5	6
19.6	16.2	5.5	6
19.8	16.1	5	6
20	16	4	6
20	17.35	4	6
20	17.5	4	6
20	18	4	6
20	18	5	6
22	18	5	6
22.5	18.7	4.5	6
22.6	18.2	3.5	10
23.5	20	4.5	8
24	19.5	3.77	10
24.95	21.6	6.35	6
25	18.7	6	6
25	20.9	5	6
25	21	5	6
25	21	6	6
25	22	6	6
25.4	21	3.96	10
25.4	21.7	6	6
25.4	21.8	5.1	10
25.4	22	6	6
28	23	6	6
28	23.5	6	6
28	23.1	6	6
29	23	4	10
30	25	6	6
30	26	6	6
30.2	25	7	6
32	25.8	6	6
32	26	5	6
32	26	6	6
32	27.2	5	10
32	27	7	6
32	27.43	4.98	10
32	28	6	6
32	28	7	6
32.12	28.1	7.05	6
32.8	28.58	7.94	6
34	28	7	6
34.5	28	8	6
34.93	27.94	8.74	6

a	b	c	溝数
34.95	29.36	8.75	6
34.95	30.9	5.45	10
35	30	5.5	10
35	31	6	8
35	31	8	6
35.3	28.5	5.46	10
35.5	30	8.9	6
35.65	29.97	8.7	6
36	32	6	8
36.45	30	9.5	6
37	32	8	6
38	29.98	9.55	6
38	30.2	9.25	6
38	32	6	8
38	32	8	6
38	32.8	6	10
38.5	32	10	6
40	32	5	10
40	34	8	6
40	34	12	6
40	34.1	12	6
40	34.73	10	6
40	35	11	6
40	36	7	8
40	36	8	6
40	36.1	8	10
41.23	36.16	6.5	10
41.5	34.67	10.18	6
41.95	37.54	5.92	10
42	36	7	8
42	36	8	6
42	38	7	6
43.23	37.38	6.45	10
44.4	37.55	6.92	10
44.4	38.2	6.89	10
44.4	38.2	8	10
45	38.5	5	10
45	41	8	8
45.4	40	11.4	6
46	42	8	8
48	41	11	6
48	42	8	8
50.2	43.8	10	6
50.6	45	12	6
50.77	43.43	7.92	10
50.8	46.7	7.94	10
54	46	9	8
57.1	50.45	14.25	6
60	52	10	8
60	52	13.8	6
60.8	51.6	14	6
65	56	10	8
120	110	36	8
