インボリュートスプライン

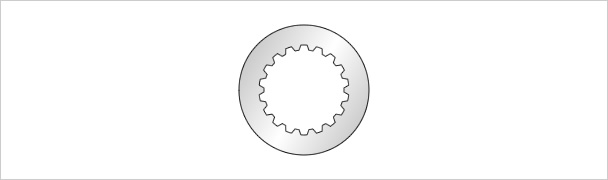

インボリュートスプラインの図面

  • モジュール 圧力角 歯数 欠歯
    0.4 20° 43
    0.4 20° 44
    0.45 45° 32 内7欠
    0.47 45° 36
    0.5 20° 14
    0.5 20° 44
    0.5 20° 47
    0.5 20° 22
    0.5 20° 23
    0.5 20° 29
    0.5 45° 23
    0.6 20° 10
    0.75 20° 14
    0.75 30° 18
    0.75 45° 24
    0.75 45° 34
    0.75 45° 35
    0.75 45° 37
    0.75 45° 37 内1欠
    0.75 45° 39
    0.75 45° 40
    0.75 45° 43
    0.75 45° 48
    0.75 45° 49
    0.75 45° 50
    1 20° 10
    1 20° 13
    1 20° 14
    1 20° 25
    1 20° 38
    1 30° 18
    1 30° 20
    1 30° 24
    1 30° 28
    1 30° 30
    1 30° 32
    1 30° 37
    1 37.5° 25
    1 37.5° 27
    1 45° 22
    1 45° 25
    1 45° 31
    1 45° 41
    1 45° 44
    1 45° 45
    1 92°59′32″ 53
    1.25 20° 18
    1.25 20° 22
    1.25 20° 26
    1.25 20° 30
    1.25 20° 32
    1.25 30° 38
    1.27 30° 21
  • モジュール 圧力角 歯数 欠歯
    1.4207 30° 12
    1.5 20° 10
    1.5 20° 22
    1.5 20° 36
    1.5 45° 32
    1.5 45° 39
    1.5 45° 43
    1.5 84.7° 38
    1.5 85.4° 44
    1.5 85.6° 46
    1.5 45° 54
    1.667 20° 13
    1.667 20° 14
    1.667 20° 15
    1.667 20° 16
    1.667 20° 16 内1欠
    1.667 20° 18
    1.667 20° 25
    1.668 20° 16
    1.9 30° 20
    2 20° 14
    2 20° 20
    2 20° 24
    2 20° 30
    2 20° 34
    2 20° 36
    2 20° 37
    2.5 20° 12
    2.5 20° 14
    2.5 20° 16
    2.5 20° 18
    2.5 20° 20
    2.5 45° 21
    2.75 20° 9
    3.75 20° 18
    5.625 35° 13
    DP 5/10 30° 9
    DP 8/16 30° 27
    DP 8.5/17 30° 12
    DP 10/20 30° 18
    DP 10.9/24 30° 30
    DP 12/24 30° 14
    DP 12/24 30° 31
    DP 16/32 30° 14
    DP 16/32 30° 17
    DP 16/32 30° 23
    DP 16/32 30° 28
    DP 16/32 30° 40 内32欠
    DP 16/32 45° 40
    DP 24/48 30° 11
    DP 32/64 30° 18
    DP 36/72 45° 18
    DP 2.54 30° 10
    DP 3.3333 30° 10
    DP 10.749 30.5° 10
