セレーションスプライン

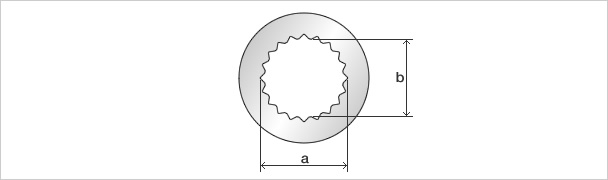

セレーションスプラインの図面

a	b		歯数
6	4.7	42°1′43″	10
10	8	60°	28
11.7	10.7	97°94′49″	22
11.99	10.39	60°	30
12	10	60°	30
12	10.1	60°	30
13.1	10.4	60°	20
13.1	10.44	73°	20
13.845	10.5	40°	10
13.9	12.35	70°	31	6欠
13.9	12.35	77°	31	6欠
14.16	12.24	60°	31	6欠
14.18	12	60°	31
14.18	12	60°	31	6欠
14.18	12.24	60°	31
14.18	12.29	60°	31
14.2	13.2	45°	27	M 0.5
14.8	13.4	90°	38	14欠
15.95	14.9	90°	36	SAE 5/8×36
16	14.9	90°	30	7欠
16	15	90°	32
16.7	15.7	94°57′	32
16.9	13.5	60°	20
17	15	76°	32
17.2	16.2	45°	33
17.28	14.9	60°	32
17.28	14.9	60°	32	7欠
17.29	15.22	60°	32	7欠
17.29	15.22	60°	32	9欠
18.7	17.7	94°24′	36
19.1	18.1	90°	48
20		60°	33
20	17	60°	33
20	17.7	60°	33	2欠
21	20.6	90°	80
21.2	20.2	93°52′50″	41
21.88	18.88	45°	16
22.1		90°	36
23.8	19.5	20°	21
24.27	23	90°	46
27	26	90°	48
30	28.8	90°	48
34	31.3	40°	20
34		120°	16
35.7	34.1	90°	48
36.3	34.8	42°	47
36.3	34.8	85°	47
38	35.8	90°	48
38.4	36.4	84.5°	37
50.4	47	90°	48
68.24	63.04	36°	30

1個からでもOK！ご相談・ご質問などお気軽にお問い合わせください。
